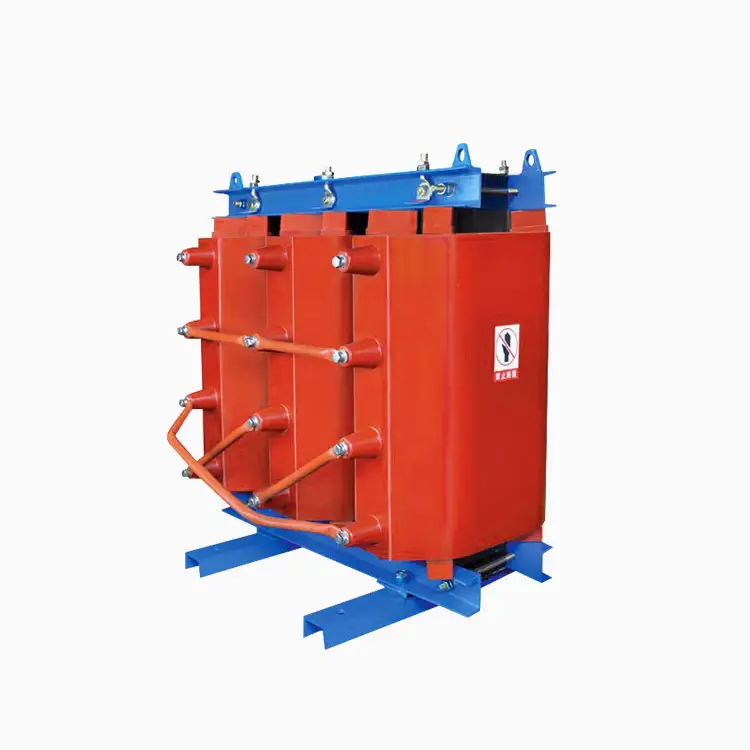

Трансформатор распределительного трансформатора аморфного сплава сухого типа

Syhf высококачественный аморфный сплав сплайт -дистрибутив распределительный трансформатор толщина используемой аморфной сплавной полосы мала, а удельное сопротивление примерно в три раза больше, чем у холодного кремниевого стального листа. Следовательно, железное ядро, изготовлено из аморфного сплава, имеет гораздо меньшую потерю вихревого тока, чем из-за холодного кремниевого стального листа. Потеря гистерезиса сплава гораздо меньше, чем у холодного кремниевого стального листа. Потеря ядра очень низкая, примерно на 75% ниже, чем потери без нагрузки традиционного трансформатора сердечника из кремниевой стали. Это разумный трансформатор с низкой потерей. Кроме того, коэрцитивность аморфного сплава составляет гораздо меньше 4А/м, что составляет около 1/7 от корешяка из холодного кремниевого стального листа. Область петли гистерезиса аморфного сплава намного меньше, чем у стальной пластины с холодным свертыванием, которая принадлежит аморфному состоянию. Из -за низких потерь трансформатор аморфного сплава имеет меньше нагрева, низкого повышения температуры и стабильной эксплуатации.

Трансформатор распределительного распределения аморфного сплава использует аморфный сплав с выдающейся магнитной проводимостью в качестве основного материала трансформатора и, наконец, может получить очень низкое значение потери. Но у него есть много характеристик, которые должны быть гарантированы и рассмотрены в проектировании и производстве. Основное тело отражает следующие аспекты:

(1) Твердость материала листа аморфного сплава очень высока, и его трудно сдвиг с обычными инструментами, поэтому следует учитывать, чтобы уменьшить количество сдвига в дизайне.

(2) Толщина листа одиночного аморфного сплава очень тонкая, а поверхность материала не очень плоская, поэтому коэффициент заполнения сердечника низкий.

(3) Аморфные сплавы очень чувствительны к механическому напряжению. В структурной конструкции традиционная схема проектирования с железным ядром в качестве основного несущего конструкционного элемента следует избегать.

(4) Чтобы получить превосходные характеристики с низкой потерей, должны быть отжжены аморфные железные чипсы из сплава.

(5) С точки зрения электрической производительности. Чтобы уменьшить количество сдвига железного чипа, железное ядро ​​всего продукта состоит из четырех отдельных рамных рамков железа параллельно, и каждая фазовая обмотка установлена ​​на двух кадрах с независимой магнитной цепью. В дополнение к фундаментальному магнитному потоку, в каждом кадре также существует третий гармонический магнитный поток. Третий гармонический магнитный поток в двух рамных рамных рамках железа в обмотке точно противоположна по фазе и одинаково по значению. Следовательно, сумма третьих векторов гармонического магнитного потока в каждой группе обмотков составляет ноль. Если первичная сторона подключается к D, схема с третьим гармоническим током не будет иметь третью гармоническую компонент напряжения на индуцированной форме волны напряжения на вторичной стороне.
