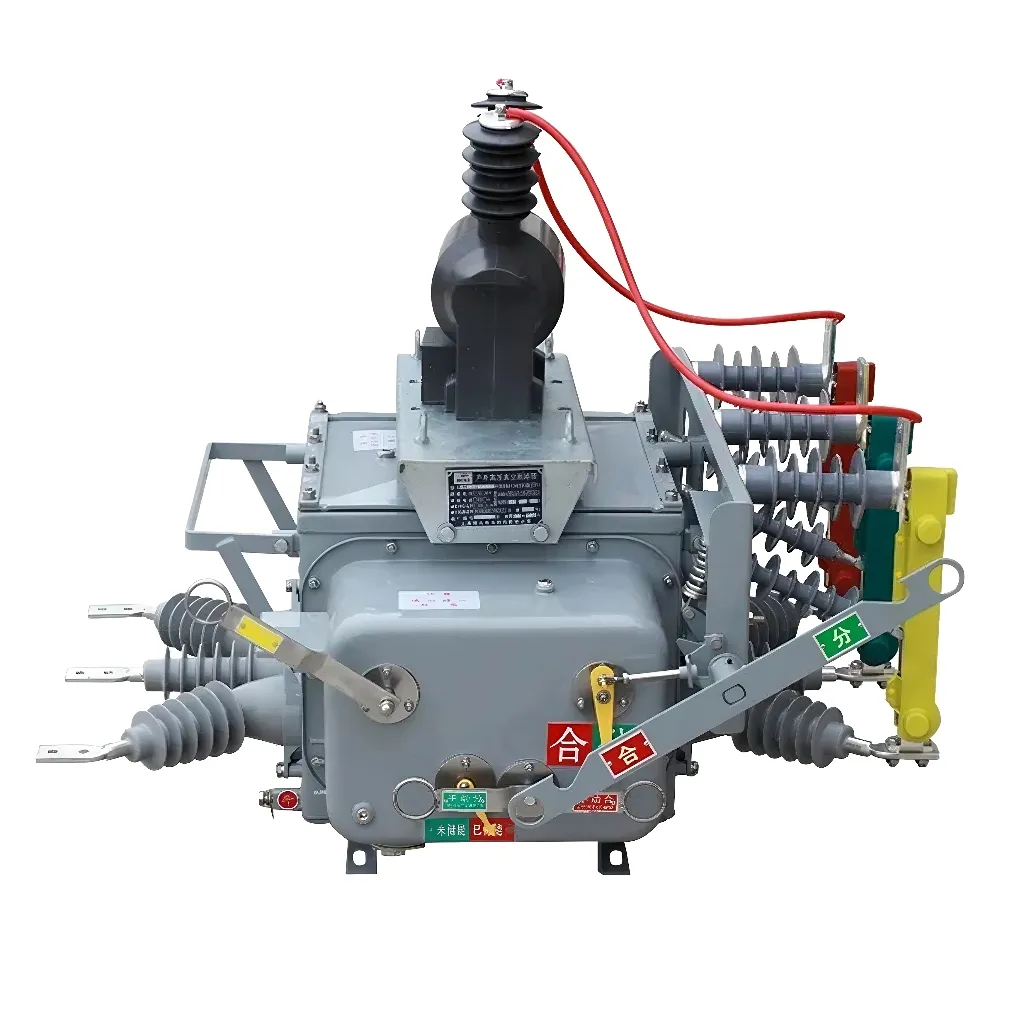

Вакуумный выключатель VCB в подстанции

Во время операции закрытия VCB VCB с прочным выключателем вакуумной цепи SYHF в подстанции питается энергией, хранящейся в механизме пружины. Механизм хранения энергии может быть обусловлен внешним источником питания или вручную с помощью ручки хранения энергии. После завершения хранения энергии индикатор хранения энергии показывает «накопление энергии». В то же время переключатель хранения энергии отсоединяет источник питания двигателя накопления энергии, оставляя выключатель цепи в замкнутом состоянии. Во время операции закрытия выключатель схемы может быть закрыт, независимо от того, нажима ли кнопка «закрытие» вручную или закрывающая соленоидная катушка запускается путем удаленной работы. После завершения операции закрытия индикатор хранения энергии и выключатель накопления энергии сбрасываются, а мощность двигателя восстанавливается. Затем двигатель реконструируется. Индикатор закрытия показывает «закрытый» и положения контактов вспомогательного переключателя. В операции открытия выключатель схемы может быть открыт, нажав кнопку «Открыть» вручную или путем запуска закрывающей соленоидной катушки удаленно. После того, как операция открытия завершена, индикатор открытия показывает «открытый», а положение контактов вспомогательного переключателя изменяется. В то же время, во время операции открытия счетчик увеличивается на один, и соответствующее число может наблюдаться через окно наблюдения панели.

Что такое выключатель вакуумной цепи?

Выключатели вакуумных цепей обычно называют VCBS в профессиональных терминах. Выключатели вакуумных цепи являются необычным типом автоматического выключателя. В этом типе автоматического выключателя дуга погашена вакуумной средой. Выключатели вакуумных цепи широко используются, потому что их диэлектрическая прочность значительно лучше, чем любая другая среда. По сравнению с другими диэлектрическими средами, вакуум является лучшей средой для погашения дуг.

Поскольку от выключателей вакуумных цепи используются как для переключения, так и для защиты подключенного оборудования, их рабочая скорость должна быть особенно быстрой, чтобы убедиться, что выключатель цепи может быстро переходить в случае неисправности, чтобы не повредить ток неисправности. Таким образом, этот тип автоматического выключателя требуется как на линиях доступа сетки, так и на линии взаимосвязи.
