Используете ли вы правильный автоматический выключатель для своего применения?

Оглавление

1. Что такое автоматический выключатель — как он работает, почему это важно, что вам следует знать

2. Чем отличаются воздушные выключатели нагрузки и почему они важны

3. Как работают выключатели нагрузки, почему они используются, каковы различия в характеристиках

4. Параметры и характеристики нашей линейки автоматических выключателей + часто задаваемые вопросы

Что такое автоматический выключатель — как он работает, почему это важно, что вам следует знать

Как работает автоматический выключатель?

A автоматический выключательпредставляет собой электромеханическое (или электронное) коммутационное устройство, которое прерывает подачу электрического тока при обнаружении неисправности (например, сверхтока, перегрузки или короткого замыкания). Многие выключатели внутри сочетают в себе биметаллическую полосу (для защиты от тепловой перегрузки) и электромагнит (для мгновенного прерывания короткого замыкания). Когда срабатывает механизм отключения выключателя, контакты размыкаются, образующаяся дуга гасится дугогасящее средство или механизм, и протекание тока прекращается.

Почему автоматический выключатель так важен?

• Он защищает проводку, оборудование и людей, прерывая потенциально опасные потоки сверхтоков до того, как произойдет повреждение, возгорание или выход из строя оборудования.

• В отличие от одноразового предохранителя, автоматический выключатель можно сбросить и использовать повторно, что улучшает обслуживание и надежность системы.

• В современных системах распределения электроэнергии выключатель также служит селективной защитой, обеспечивая координацию работы нескольких цепей и тем самым предотвращая ненужные отключения электроэнергии.

Какие ключевые технические характеристики вам следует оценить?

Вот краткий список наиболее важных параметров:

Они соответствуют отраслевым рекомендациям: например, производитель Eaton описывает пять основных частей выключателей (корпус, приводной механизм, контакты, дугогаситель, расцепитель) и объясняет, как эти части определяют производительность.

Краткие часто задаваемые вопросы (частые вопросы)

Вопрос: В чем разница между предохранителем и автоматическим выключателем?
О: Предохранитель — это одноразовое устройство, которое плавится и должно быть заменено после перегрузки по току, тогда как автоматический выключатель может быть сброшен после срабатывания и часто включает в себя дополнительные функции защиты, такие как защита от замыкания на землю или защита от дугового замыкания.
Вопрос: Почему мой выключатель продолжает срабатывать?
О: Частое срабатывание указывает на то, что цепь перегружена (слишком много устройств потребляют ток), имеется короткое замыкание или замыкание на землю, либо автоматический выключатель неисправен/устарел. Крайне важны правильные размеры и проводка.
Вопрос: Могу ли я заменить выключатель любой марки?
О: Не всегда. Выключатель должен соответствовать совместимым характеристикам (напряжение, ток, отключающая способность) и соответствовать требованиям панели и местным электротехническим нормам. Использование несовместимого бренда или неправильных спецификаций может привести к аннулированию гарантии или поставить под угрозу безопасность.

Чем отличаются воздушные выключатели нагрузки и почему они важны

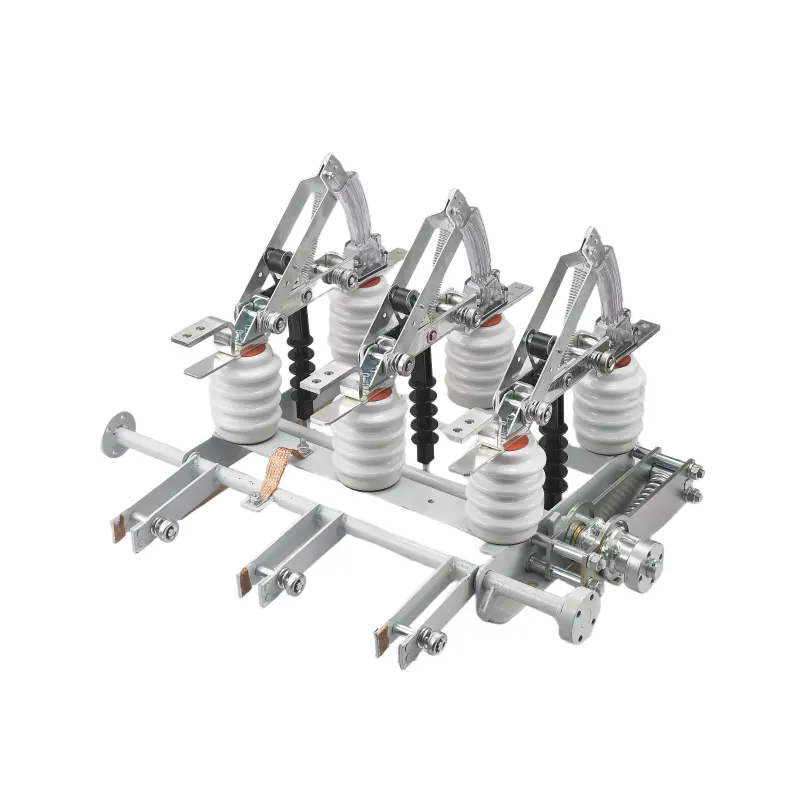

Как работает переключатель воздушной нагрузки?

АнВнутренний выключатель-разъединительэто тип распределительного устройства, которое используется в качестве средства гашения дуги при замыкании или разрыве цепи под нагрузкой. Он способен навключение и отключение токов нагрузки(хотя и не обязательно с высокими токами повреждения) более безопасным способом, чем стандартный изолятор.
Контакты разъединяются, в воздушном зазоре может образоваться дуга, а для растяжения, охлаждения и гашения дуги используются специальные конструктивные особенности (дуговые рожки, поток воздуха, геометрия контактов).

Почему внутренний выключатель-разъединитель полезен в системах?

• Это позволяетживое переключениецепей нагрузки (т. е. цепей, находящихся под напряжением и проводящих ток), не требуя полного отключения цепи при повреждении тяжелого выключателя, что предлагает более дешевую альтернативу для определенных применений.

• Он часто используется для фидеров, изоляции трансформаторов и распределительных панелей, где полная защита выключателя может не потребоваться, но безопасное переключение имеет решающее значение.

• Более простая конструкция часто означает более низкую стоимость, меньшие затраты на техническое обслуживание и более простую установку по сравнению с автоматическими выключателями большой мощности.

Что следует проверить при выборе?

• Номинальное напряжение и ток переключения нагрузки

• Предназначен ли он длявключение/размыкание активной нагрузки(выключатель нагрузки), а не просто изоляция при нулевом токе

• Конструкция гашения дуги (воздух или другие среды) и ожидаемое техническое обслуживание

• Как он взаимодействует с защитными устройствами (например, требуется ли устройство отключения тока короткого замыкания на выходе?)

Как работают выключатели нагрузки, почему они используются, каковы различия в характеристиках

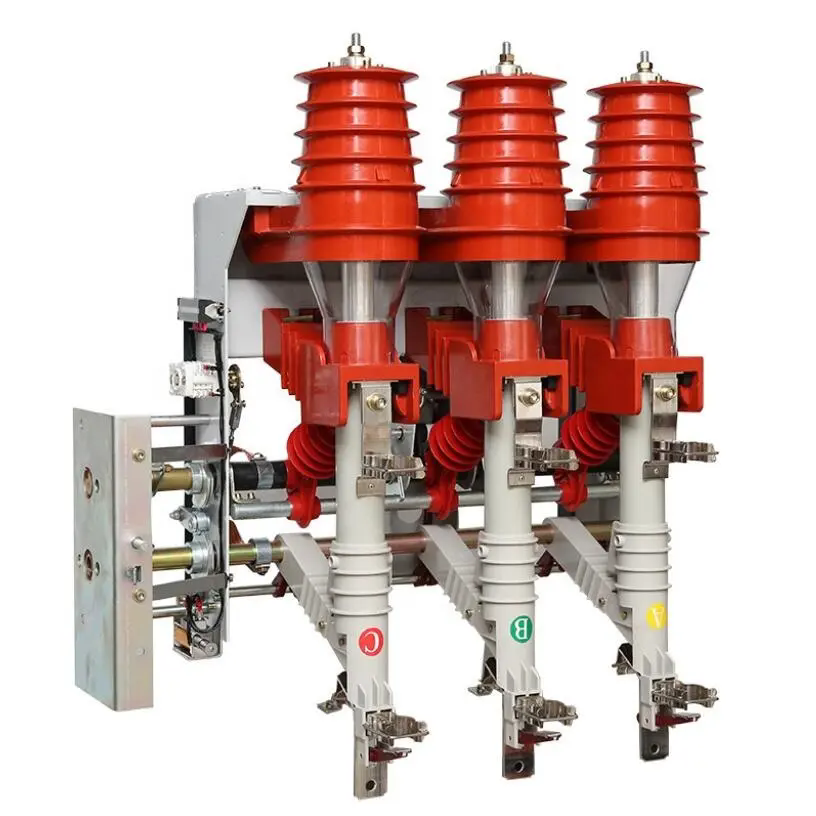

Как работает выключатель нагрузки?

Выключатель нагрузки (LBS) предназначен для безопасного замыкания и размыкания цепей под нагрузкой (т. е. при протекании тока), а также для изоляции цепи для технического обслуживания. В нем используются механизмы (подпружиненные контакты, камеры гашения дуги, газовая/вакуумная среда) для управления дугой при размыкании цепи под напряжением.
При размыкании под нагрузкой устройство должно контролировать дугу до тех пор, пока ток не упадет до нуля, или безопасно отводить энергию дуги. Некоторые устройства LBS рассчитаны на токи повреждения в течение короткого времени, необходимого для срабатывания предохранителя или автоматического выключателя.

Почему стоит выбрать выключатель нагрузки вместо стандартного выключателя?

• Он может обеспечить экономичное переключение там, где полная защита не требуется (например, в системах, где аварийное прерывание обрабатывается вышестоящим выключателем).

• Он обеспечивает безопасное переключение цепей под напряжением (для технического обслуживания, переключения нагрузки) без полного отключения всей системы.

• Более простая конструкция может уменьшить занимаемую площадь, сократить объем технического обслуживания и повысить простоту установки в определенных условиях распределения среднего напряжения.

• Он поддерживает гибкость системы: переключение между фидерами, обработку подключений трансформаторов и реконфигурацию распределительной сети.

Каковы основные различия в спецификациях?

В отличие от полных автоматических выключателей,выключатели нагрузкиможет иметьболее низкая отключающая способность, но хорошо выдерживает нагрузку и срабатывает/ломается под нагрузкой.

• Номинальное напряжение и ток (для нормальной работы)

• Номинальный ток включения/выключения нагрузки

• Отключающая способность малых индуктивных/емкостных токов

• Подходит ли он для прерывания тока повреждения или защита только на выходе покрывает токи повреждения

• Механическая износостойкость, дугогасящая среда, возможность дистанционного управления

Вот сравнительная таблица для наглядности:

Параметры и характеристики нашей линейки автоматических выключателей + часто задаваемые вопросы

Пример спецификации продукта

Ниже представлена ​​подробная таблица технических характеристик наших стандартных автоматических выключателей, предлагаемых под торговой маркойСихф. Эти параметры могут быть настроены в соответствии с требованиями заказчика.

Ключевые особенности нашей линейки продуктов:

• Высокая отключающая способность, соответствующая стандартам IEC/IEEE.

• Прочная конструкция дугогасительной камеры для длительного срока службы.

• Модульные расцепители, обеспечивающие дистанционный мониторинг и координацию.

• Четкая индикация состояния (ВКЛ./ВЫКЛ./ОТКЛЮЧЕНО) и запираемые ручки для обеспечения безопасности.

• Разработан для легкой интеграции в системы распределительных устройств или модернизации существующих панелей.

Более распространенные вопросы и ответы

Вопрос: Как мне сделать выбор между выключателем нагрузки и полным автоматическим выключателем?
О: Если ваша система требует частого переключения под нагрузкой (например, фидеры, изоляция трансформатора или реконфигурация сети), то переключатель нагрузки (LBS) может подойти, поскольку он поддерживает включение/отключение при токе в экономичном формате. Однако если вашему приложению необходимо прерывать высокие токи повреждения и обеспечивать полную защиту (от короткого замыкания, перегрузки, дугового замыкания и т. д.), необходим автоматический выключатель с полным номиналом отключения при повреждении.

Вопрос: Могу ли я использовать автоматический выключатель одного производителя в щитке другого производителя?
О: Во многих случаях физическая механическая установка возможна, но необходимо проверить безопасность, координацию, гарантию и соответствие нормам. Выключатель должен соответствовать конфигурации шин панели, типу соединителя, номиналу корпуса и номиналу прерывания. Использование несоответствующего бренда может привести к аннулированию сертификации панели или к неоптимальной защите.

Вопрос: Какое регулярное обслуживание требует автоматический выключатель?
О: Несмотря на то, что автоматические выключатели предназначены для повторного включения и повторного использования, периодическая проверка необходима: проверьте наличие визуальных признаков износа (эрозия контактов, перегрев, изменение цвета), проверьте механическую работу механизма, проверьте настройки и функциональность расцепителя, убедитесь, что соединения герметичны и нет коррозии. Регулярное техническое обслуживание обеспечивает надежность и продлевает срок службы.

В заключение, вСихфмы поставляем полный спектр решений для защиты цепей — от стандартных автоматических выключателей до выключателей нагрузки и вариантов переключателей нагрузки с воздушной нагрузкой — разработанных для удовлетворения растущих потребностей современных распределительных систем, промышленных предприятий и установок возобновляемой энергии. Наш опыт гарантирует, что вы выберете правильное устройство: правильный класс напряжения, номинальный ток, отключающую способность и механизм для вашего применения. Для консультаций, индивидуальных решений и предложений —Связаться с намичтобы гарантировать, что ваши системы защищены наиболее подходящим оборудованием.
